TIME R3-660工業全自動洛氏硬度計機器人系統

產品名稱：時代TIME R3-660工業全自動洛氏硬度計機器人系統

品牌名稱：時代

售前咨詢： 400-860-1787

產品優勢：

• 全國博士后流動站

• 通過ISO-9000標準認證

• 國內先進的儀器制造企業

系統概述

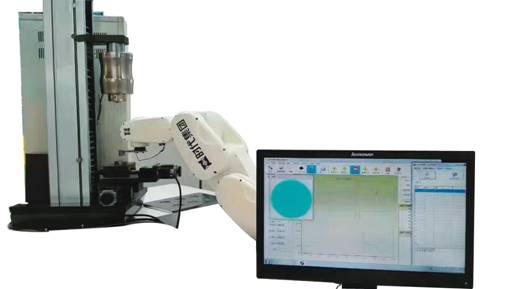

全自動洛氏硬度計機器人系統由時代TIME R3-660工業機器人和時代TIME H1110洛氏硬度計試驗機及其他輔助工裝組成。該系統通過工業機器人為洛氏硬度試驗機上下料，實現材料的全自動硬度試驗。

系統組成

1臺時代TIME H1110洛氏硬度試驗機

1臺時代TIME R3-660機器人

2套試樣定位盤

1套機器人抓手

系統介紹

TIME R3-660型六關節工業機器人由TC-10控制器、機械本體、示教編程器等組成，可進行焊接、搬運、上下料、噴涂等工業作業，主要應用于電子電器、食品、生物制藥、高等院校等進行工業作業及教學演示。小巧的外形和較小的本體質量使機器人可以靈活的安裝在各種作業現場，滿足不同環境下對機器人的要求。

主要技術參數和技術指標

序號	項目名稱		技術參數
1	自由度		6 個
2	最大負載能力		3KG
3	重復定位精度		± 0.05 mm
4	最大到達范圍		665mm
5	最大運動速度		550°/s
6	驅動方式		交流伺服電機
7	安裝方式		地面、側掛或吊裝
8	防護等級		IP67
9	環境條件	環境溫度	0 -45 ℃
		相對濕度	20-80RH 非冷凝
		振動	≤ 0.49g
		其它	遠離易燃或腐蝕液體
10	電源		220/380V ， 50 ～ 60Hz
11	質量（約）		30KG

洛氏硬度計 整機的性能參數指標

序號	項目名稱			技術參數
1	全洛氏硬度計	硬度標尺	洛氏	HRA 、 HRB 、 HRC 、 HRD 、 HRE 、 HRF 、 HRG ； HRH 、 HRK 、 HRL 、 HRM 、 HRP 、 HRR 、 HRS 、 HRV
			表洛	HR15N 、 HR30N 、 HR 45N 、 HR15T 、 HR30T 、 HR45T ； HR15W 、 HR30W 、 HR45W 、 HR15X 、 HR30X 、 HR45X 、 HR15Y 、 HR30Y 、 HR45Y
		試驗力	初始試驗力	29.42N/3 Kgf 、 98.07N/10 Kgf
			總試驗力	147.1N/15Kgf 、 294.2N/30Kgf 441.3N/45Kgf 588.4N/60Kgf 980.7N/100 Kgf 1471N/150 Kgf
		試驗力誤差		初試驗力 Fo( 在主試驗力 F, 施加前和卸除后 ) 的最大允許誤差為士 2.0%
				總試驗力 F 的最大允許誤差應為士 1.0%.
		壓痕深度測量裝置		0.001%FN 對 (A-K) 標尺壓痕深度測量裝置最大允許誤差為士 0.001mm ，即為 0.5HR ；對 N 和 T 標尺其最大允許誤差為士 0.0005m m ，即為 0.5HR 。
		硬度示值最大允許誤差及示值重復性		符合 GB 230.2-2012 《金屬洛氏硬度試驗第二部分硬度計的檢驗與校準》表 5 的規定
		輔助功能		上下限設置，超差判別報警；數據統計分析，求平均值，標準差，最大、最小值；標尺轉換，可將測試結果轉換為 HB 、 HV 值以及強度σ b ；曲面修正，對柱面、球面測量結果自動修正。
		速度范圍		0.005mm /min ～ 500mm /min ，無級調速
		速度準確度		± 1%
		最大垂直測試空間		350mm
		最大水平測試空間		100mm
2	X-Y 自動載物臺	橫向載物臺 X-Y 行程		30 × 30 毫米
		額定承載力		300Kg
		移動速度		可調
		控制方式		計算機控制； X-Y 物臺計算機控制模式定位移動、定點移動、定向移動。
		高精度與重復性		0.005mm
