玻璃鋼測厚解決方案大全

玻璃鋼特性、工藝與應用
    ○玻璃鋼是非金屬，質量輕、強度大、耐腐蝕，不易受溫度影響產生變形。
    ○玻璃鋼的材質是玻璃纖維。典型的加工工藝，是一層玻璃纖維、刷上一層膠、再敷上一層玻璃纖維 、在刷上一層膠。
    ○通常制成容器管道，用于腐蝕性液體的儲存、傳送、運輸。比如，石化、化工、醫藥生產中的罐、 塔、管道，以及危化品運輸車，也制成部件或結構件、整流罩、蒙皮、機翼等等。

玻璃鋼的測厚方法

(1)磁感應法的原理及利弊
    ○原理：將玻璃鋼層當做一個非磁性的涂層，在其下墊磁性金屬基體。進行涂層測厚。（見原理圖）
    ○利：不用考慮玻璃鋼工藝對材質組織結構的影響、價格低。
    ○弊：可測厚度有限、封閉狀態無法墊金屬基體、需要保證金屬基體與被測玻璃鋼層的緊密貼合（否 則，其空間間隙帶來測量誤差、或?qū)е聼o法測量）。

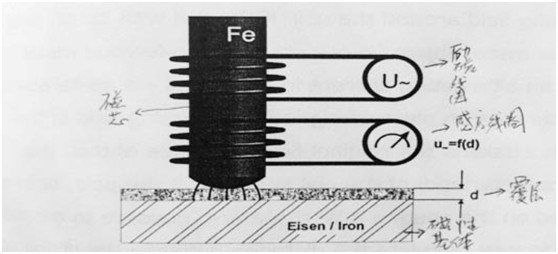

磁感應法原理圖

(2)超聲法的原理及利弊
    ○利：可測更厚的范圍、不受封閉狀態影響、無需金屬基體
    ○弊：受加工工藝不同導致的材料聲學特性的影響（即，聲速不同），為此需要事先確定被測件的聲 速。
    ○測量要點：1，由于超聲波在空氣中難以傳播，因此探頭與被測面之間必須涂抹耦合劑、“擠掉”空 氣間隙，使超聲波有效地傳播進入被測件內部，并獲得底面（即，內壁）的反射號；2，該反射信號必 須足夠穩定、明確、清晰，儀器才能辨識并進行計算，從而顯示厚度值。

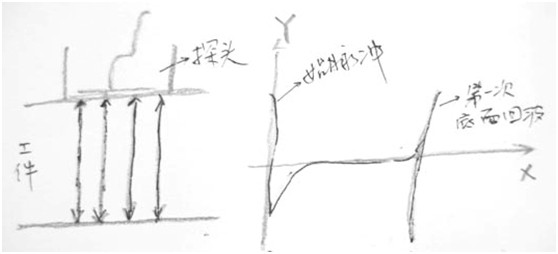

    備注：t0點是發射的起始時間點（始脈沖），t1點是第一次底面反射回波被接收到的時間點。兩者 的時間差乘以聲速，再除以2，就是超聲波在工件一個單程傳遞的路程，即厚度值。

玻璃鋼測厚解決方案
    ○早期，人們通常認為無法用超聲波進行玻璃鋼的測厚。原因在于：玻璃鋼內部的層疊結構嚴重干擾 了超聲波在其間的傳播，形象地講，層疊的線狀玻璃纖維徹底“擋”住了超聲波“來回的通路”。所 以，常見的各種超聲波測厚儀是無法實現測量的。
    ○要想使超聲波能夠有效地穿透玻璃鋼材料，就要求換能器產生的波，其振幅足夠長，足以繞過材料 內部的組織纖維；而要驅動這樣的換能器，就要求儀器電路結構能給予其足夠的能量、并能夠?qū)仞? 信號進行有效的篩檢（從而避免過強信號引起的震蕩波掩蓋真實的底波信號）。時代的TIME2480實現 了這一點，預了解更多，請咨詢售前客服。

文中觀點，歡迎討論交流，如需轉載引用，請注明作者和出處。

北京時代之峰科技有限公司 何克勤
