搭接、接管、點焊焊縫探傷

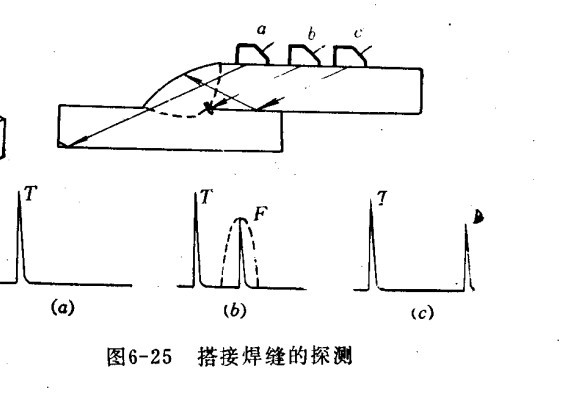

  二、搭接焊縫探傷 搭接焊縫探傷可用下圖方法所示，探頭在c位置時，熒光屏上出現焊角反射波。當探頭向焊縫方向移動，聲波遇到缺陷時，將出現缺陷波。超聲波探傷儀探頭在b位置時，缺陷波最大，探頭由b向前移動時，缺陷波幅逐漸降低（缺陷波位置前移）。探頭在a位置時，聲波透過焊縫，在下部板中傳播，熒光屏上無射波。

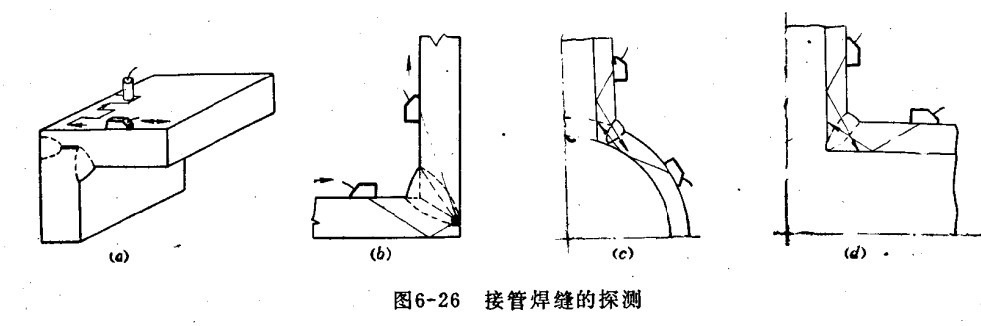

  三、接管焊縫 接管焊縫的探傷方法，視工件的幾何形狀而定，一般可用橫波探測，但在條件允許下，可用縱波探測危險性缺陷，效果較好。

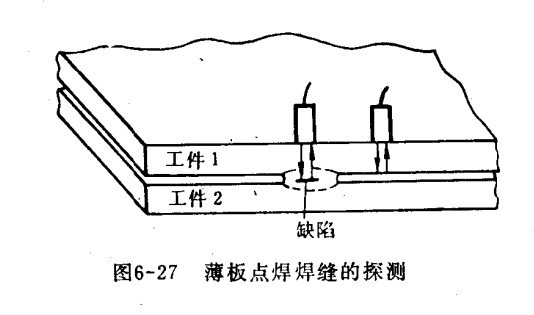

  四、點焊焊縫探傷 對于薄板點焊焊縫的探傷方法，主要用探傷儀直探頭。
